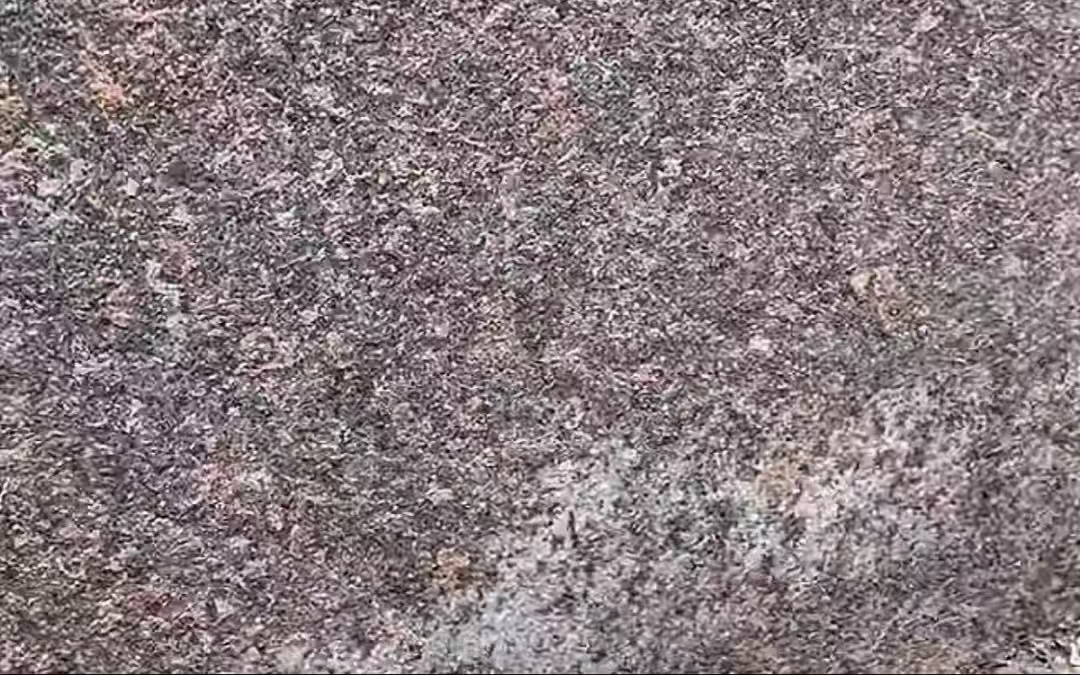

在如今的外墻裝修市場，水包砂仿石漆憑借著與天然石材高度相似的紋理質感，以及優異的耐候性能，早已成為眾多業主和施工團隊的首選材料。不過，即便如此受歡迎，不少人仍會心存疑慮：水包砂真的完美無缺嗎？其實，水包砂在實際應用中確實可能出現一些 “小狀況”，但這些問題并非材料本身 “天生缺陷”，大多源于人為因素。只要提前了解問題根源，選對材料、找對施工團隊，就能輕松避開施工陷阱，讓外墻長久保持美觀與耐用。
一、褪色問題：非 “壽命短”，而是前期準備不到位
不少業主都遇到過這樣的情況：自家外墻的水包砂剛施工完沒多久，顏色就失去了最初的鮮亮，甚至出現局部發黃、掉色的現象。很多人會誤以為是水包砂 “壽命短”，但實際上，這往往是前期兩個關鍵步驟沒做好導致的。
1. 材料質量不過關，“根基” 不穩
水包砂的顏色穩定性，完全依賴于其核心成分 —— 乳液和色漿。若是選用了劣質乳液，其耐紫外線、耐老化的能力會大打折扣，經過長期的日曬雨淋，涂層很容易發生分解；而如果色漿純度不足、色牢度較低，就會出現 “滲色”“褪色不均” 的問題，比如墻面朝陽的一面會比背陰面顏色淺上一大截，嚴重影響美觀。
2. 面油施工不到位，“保護層” 形同虛設
水包砂就像給墻面 “穿了一件外套”，而面油就是這件外套的 “防風防雨層”，必不可少。行業內一直流傳著 “一遍面油是標準，兩遍面油才完美” 的說法。如果施工時圖省事只刷一遍面油，或者選用的面油質量較差（比如固含量低、耐候性差），甚至出現漏刷、涂刷厚薄不均的情況，水包砂就會直接暴露在外界環境中。紫外線會加速涂層老化，雨水會不斷沖刷顏色，用不了多久，墻面就會 “黯然失色”。
二、開裂問題：不僅影響美觀，還暗藏安全隱患
外墻開裂不僅會破壞整體的美觀度，更危險的是，它可能導致雨水滲入墻體內部，進而引發墻皮脫落、墻體返潮等更嚴重的問題。水包砂出現開裂，通常與以下兩個因素密切相關。
1. 基層處理敷衍，后期問題必爆發
有些施工隊為了趕工期，在基層處理上做得十分粗糙：墻面沒有找平就直接刮膩子，或者基層水泥還沒干透（含水率超過 10%）就急于刷水包砂，甚至在新舊墻體的銜接處沒有貼抗裂網格布。等到后期墻體發生沉降、收縮，或者因溫度變化出現熱脹冷縮時，水包砂層就會被 “拉裂”，出現長短不一的裂紋，嚴重時甚至會整片脫落。
2. 材料韌性不足，難以抵御環境變化
水包砂的 “抗裂能力”，主要取決于乳液的質量和含量。如果材料中使用的是劣質的苯丙乳液（而非耐候性更好的純丙、硅丙乳液），或者乳液含量低于國家標準（通常要求≥30%），涂層的延展性和韌性就會非常差。一旦遇到輕微震動、溫度驟變（比如夏天暴曬后突然下雨）等情況，涂層就容易出現 “剛性開裂”，而且裂紋還會隨著時間慢慢擴大。
三、泛白問題：分情況判斷，處理方式大不同
看到墻面泛白，很多人第一反應就是水包砂質量差，但事實并非如此。水包砂墻面泛白分為兩種情況，對應的處理方式也完全不同。
1. 泛堿泛白：墻體 “自身問題”，與水包砂無關
這種泛白現象，是由于墻面基層中的堿性物質（比如水泥中的氫氧化鈣），隨著水分滲透到墻面表面，當水分蒸發后，堿性物質就會留下白色粉末，也就是常說的 “泛堿”。通常新砌的墻體、潮濕的地下室或一樓外墻更容易出現這種情況。如果前期沒有在基層刷抗堿封閉底漆，堿性物質就會持續滲出，在水包砂表面形成一層 “白霜”，看起來就像墻面 “長了白毛”。
2. 下雨泛白：以 “干透后是否恢復” 為判斷標準
下雨后墻面出現泛白，先不用急于追究責任，等墻體完全干透后再觀察。如果干透后泛白現象消失，墻面恢復原本的顏色，說明這只是雨水暫時滲透到涂層內部，導致光線折射發生變化，屬于正常現象；但如果干透后墻面依舊 “白花花”，甚至出現 “粉化”（用手一摸就掉粉）的情況，那就是水包砂的質量問題了 —— 大概率是乳液耐水性差，遇水后涂層結構被破壞，從而出現永久性泛白，這種情況只能通過返工重新涂刷來解決。
四、規避問題的核心：選對 “料” 與 “人”
從上述問題可以看出，水包砂出現的大多 “缺點”，都不是材料本身的 “天生問題”，而是人為因素導致的。想要避免這些煩惱，關鍵就在于做好兩點：
1. 選對料：認準正規產品，細看檢測報告
選擇水包砂時，要認準正規廠家的產品，仔細查看乳液、色漿的檢測報告，確保核心成分質量達標；面油則要優先選擇耐候性好的硅丙面油，為涂層筑牢 “防護屏障”。
2. 找對人：選擇專業團隊，明確施工標準
施工團隊的選擇同樣重要，要挑選有豐富經驗的隊伍，要求其嚴格做好基層處理、抗堿封閉、面油涂刷等每一個步驟。最好能簽訂質保合同，明確雙方權責，為施工質量加上 “保障鎖”。
只要做好 “選對料” 和 “找對人” 這兩件事，外墻水包砂就能既保持高顏值的外觀，又具備耐用抗造的性能，有效避免后期返工帶來的金錢和時間浪費，讓外墻裝修真正省心又靠譜！
